6/10 kV YAXC8VZ4V-R Câbles avec conducteur en Alumınum

Câbles d’alimentation moyenne tension 6/10 kV YAXC8VZ4V-R, isolation XLPE, conducteur en aluminium, armure en ruban d’acier galvanisé double, à trois conducteurs

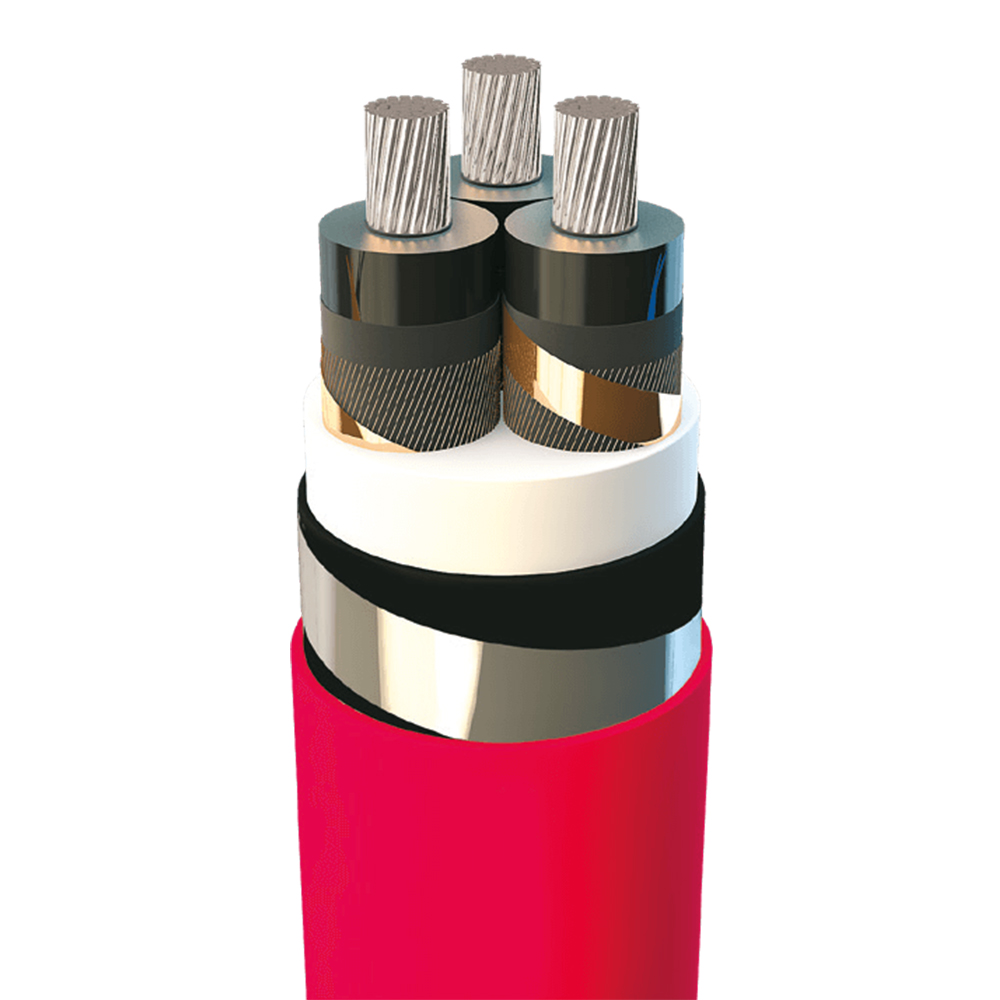

STRUCTURE :
1 Conducteur toronné en aluminium compacté
2 Couche semi-conductrice interne
3 Isolation XLPE
4 Couche semi-conductrice externe
5 Ruban semi-conducteur
6 Écran en ruban de cuivre *
7 Remplissage en PVC
8 Boîtier séparateur
9 Ruban en acier galvanisé double
10 Gaine en PVC
(*) Selon la demande de l’acheteur, l’écran peut être fabriqué en fil de cuivre + ruban.
Type YAXC8VZ4V-R
Normes IEC 60502-2
DOMAINE D’UTILISATION :
Ces câbles sont utilisés sous terre ou dans des conduits de câbles pour l’alimentation en énergie électrique des zones résidentielles et industrielles. Ils sont utilisés dans des environnements aqueux lorsqu’ils sont spécialement fabriqués.
Valeurs de tension :
Tension nominale Uo/U=6/10 kV
Données techniques :
Température de fonctionnement maximale : 90 oC
Température de court-circuit maximale : 250 oC
