L’indicateur est conçu pour fonctionner avec des transformateurs de courant pour un courant primaire Ip de 5÷6000A et un courant secondaire de 5A. La valeur maximale du courant mesuré du système est déterminée par le courant primaire Ip appliqué au TC (transformateur de courant). L’utilisateur a la possibilité de définir la valeur d’index utilisée par le rapport de démultiplication, ce qui permet d’indiquer la valeur réelle prise par le système électrique.
Le protocole de communication série RS-485 et MODBUS RTU implémenté permet à l’indicateur d’être utilisé dans les réseaux pour la lecture à distance des données.

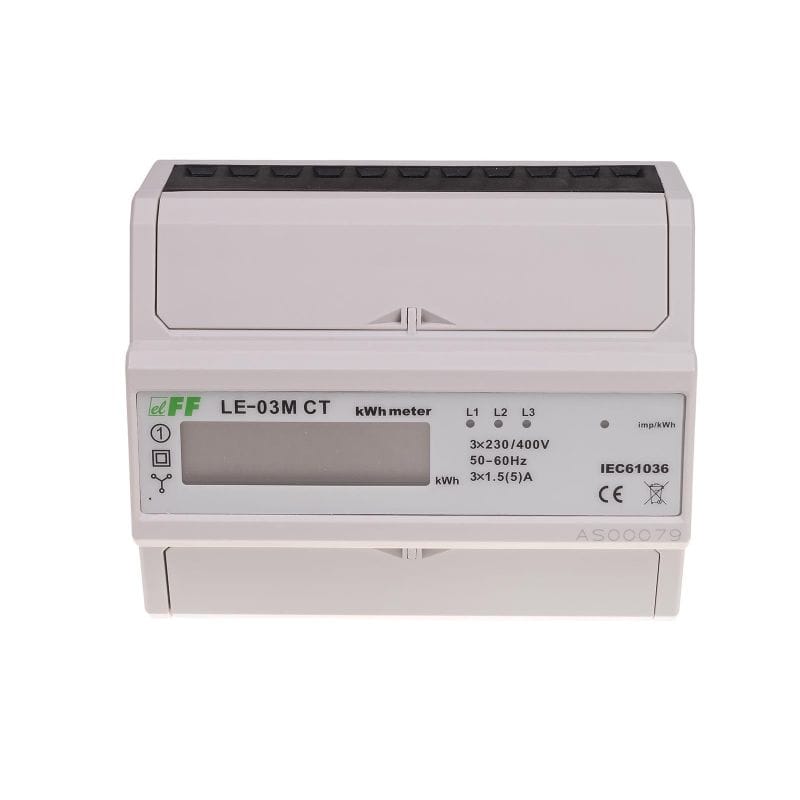

Fonctionnement
L’électronique spéciale sous l’influence du flux de courant et de la tension appliquée dans chaque phase génère des impulsions proportionnelles à l’énergie consommée dans cette phase. La phase de consommation d’énergie est indiquée par le clignotement de la LED correspondante (L1, L2, L3). La somme des impulsions des trois phases indiquées par le clignotement de la LED
impulsion/kWh est convertie en énergie collectée dans tout le système triphasé et sa valeur est indiquée par l’affichage LCD à segments.
Dans la mémoire, les valeurs d’index sont conservées pour les courants primaires Ip des transformateurs réalisables. Le choix de la valeur appropriée en fonction des valeurs des transformateurs connectés définit automatiquement le facteur approprié, en fonction duquel est calculée la valeur réelle de l’électricité prélevée. Cette valeur est projetée sur le format d’affichage LCD en fonction de l’équipement sélectionné.
Valeurs des courants Ip des transformateurs inscrites dans la mémoire de l’indicateur :

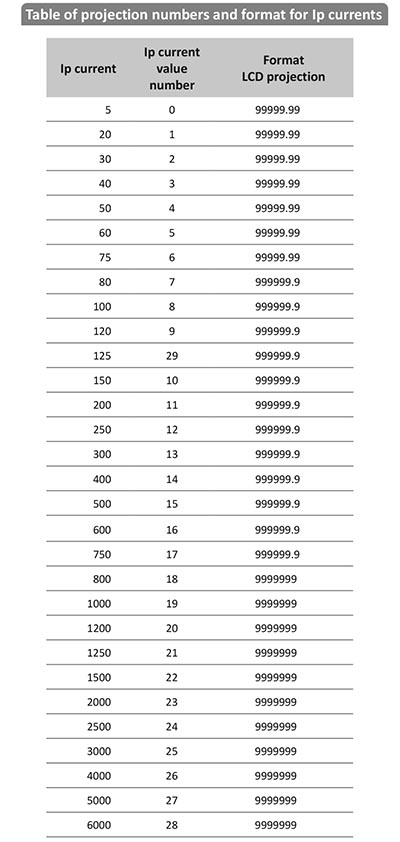

5, 20, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000, 1200, 1250, 1500, 2000, 2500, 3000, 4000, 5000, 6000.

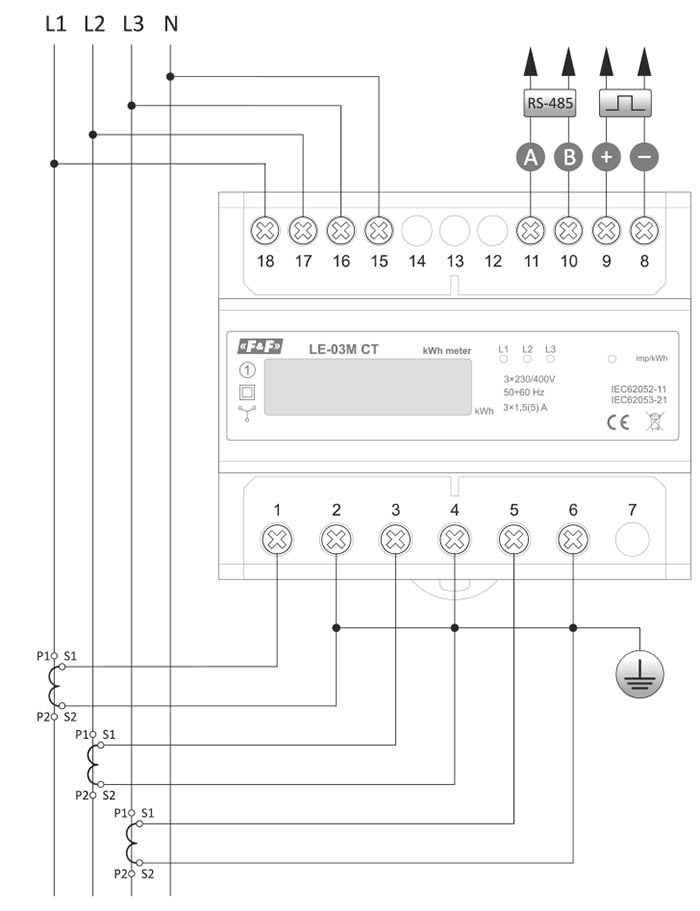

Sortie d’impulsions
L’indicateur possède une sortie d’impulsions SO+ – SO-. Cela vous permet de connecter un autre appareil à impulsions (SO) lisant les impulsions générées par le compteur. Pour un bon fonctionnement du compteur, il n’est pas nécessaire de connecter des appareils supplémentaires.
L’impulsion constante du compteur est de 12000 impulsions/kWh pour le courant d’entrée maximal du compteur, le courant secondaire du transformateur (5A). Lors de l’utilisation d’un TC dédié, le nombre d’impulsions par 1 kWh est calculé à l’aide de la formule (12000×5) / Ip, où :
Ip – courant primaire utilisé par le transformateur
Exemple :
pour un transformateur 5/5a (Ip = 5) : (12000×5) / 5 = 12000 impulsions/kWh
pour un transformateur 100/5A (Ip = 100) : (12000×5) / 100 = 600 impulsions/kWh
Remarque !
L’indicateur est doté de couvercles de bornes scellables en entrée et en sortie pour éviter de contourner le compteur.
Programme de service
LE Config

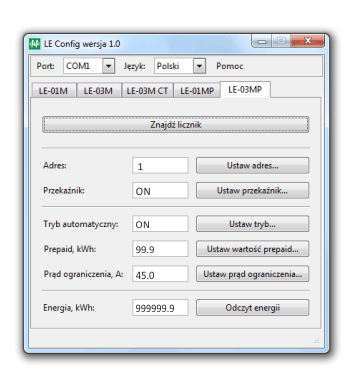

Le programme permet de tester la lecture de l’énergie calculée et de régler les paramètres de base du compteur.
Communication PC-LE via convertisseur USB WE-1800-BT►
Programme gratuit.
Programmes de lecture à distance des compteurs d’électricité
LE-01M, LE-01MP, LE-01MQ, LE-03M, LE-03MP, LE-03M CT
MeternetPRO
L’application MeternetPRO permet la lecture à distance des états et des indications des compteurs, multimètres, transducteurs de mesure, modules d’extension d’entrée/sortie et autres appareils de mesure communiquant via le protocole Modbus RTU. L’échange de données entre les appareils et l’application s’effectue via RS-485 ou réseau local (LAN). L’application, ainsi que la base de données, sont installées sur un serveur spécial MT-CPU-1, qui fonctionne dans un réseau local. L’interface utilisateur du logiciel est une application Web (site Web). L’accès à l’application s’effectue via n’importe quel navigateur Web. Dans un réseau local avec une adresse IP publique, vous pouvez configurer l’application et lire les données via Internet.
Module de facturation de la consommation d’électricité par abonnement
Module de facturation de la consommation d’électricité par abonnement ou autre valeur incrémentielle enregistrée, par exemple : eau, chaleur, etc. Il permet de calculer les augmentations de la valeur dans les périodes de facturation désignées (intervalles). Cycles : mensuel, hebdomadaire, quotidien, horaire. Le module permet de créer plusieurs référentiels individuels et parallèles
