Fonctionnement
Le cavalier ZW (fil marron) détermine le mode de fonctionnement du contrôleur :
Cavalier fermé – fonctionne ON/OFF (LED à intensité lumineuse non réglable) ; cavalier ouvert – fonctionne avec le variateur SCO-803 (LED à intensité lumineuse réglable).
Remarque !
Le PLD-01 peut coopérer avec le variateur LED SCO-803.

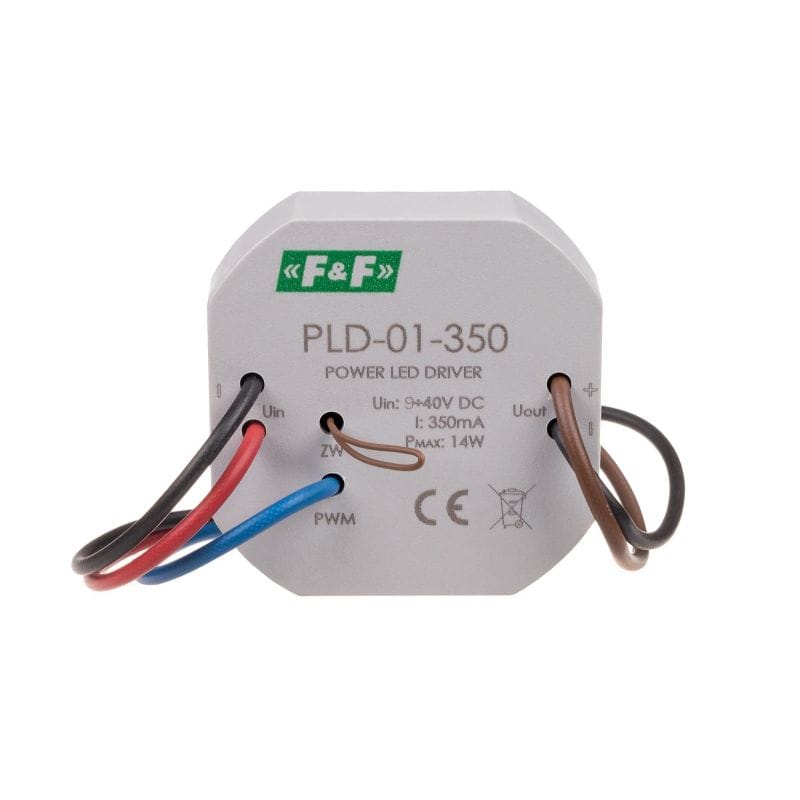

Pilote de LED PLD-01 350
PLD-01 est une alimentation DC destinée à alimenter des LED (Power Led Driver). Boîte sous plâtre Ø60.
Référence PLD-01-350
- Type
- Alimentation CC
- Type d'alimentation
- Précision
- Courant de sortie
- 350 mA
- Tension d'alimentation
- 9÷40 V CC
- Charge
- 14 W
- Bornier
- 5×LY 0,75 mm², l: 10 cm
- Température de fonctionnement
- -25 ÷ 50 °C
- Dimensions
- Ø55 mm, h : 13 mm
- Montage
- dans un boîtier d'encastrement Ø60
- Indice de protection
- IP20
Schéma IN/OUT
Collaboration avec le variateur SCO-803
