Fonctionnement

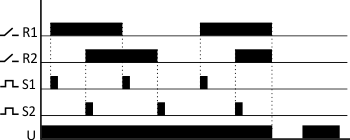

Le relais est activé par une impulsion de courant provoquée par la pression de n’importe quel bouton momentané (sonnerie) connecté au relais. L’impulsion suivante éteindra le relais.
Le relais dispose de deux canaux contrôlés indépendamment.

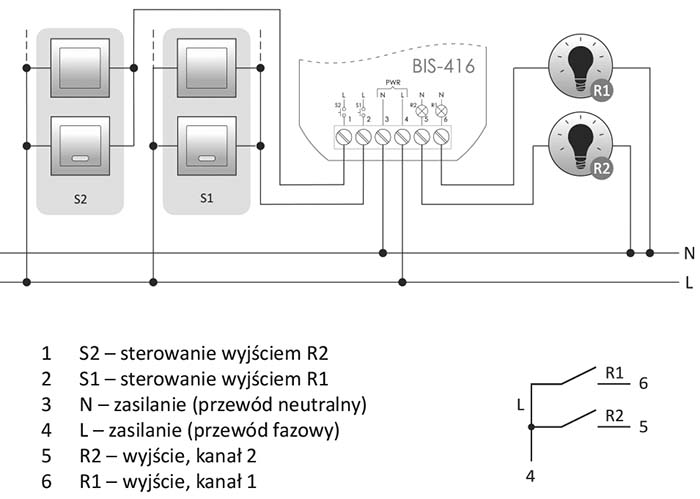

Le contrôle est effectué au moyen de deux entrées de signal séparées. L’impulsion sur l’entrée S1 contrôle la sortie R1. L’entrée S2 et la sortie R2 fonctionnent sur la même base.
Le relais ne dispose pas de « mémoire » de la position du contact, c’est-à-dire que lorsque le courant revient après une panne de courant, le contact du relais sera mis en état désactivé. Cela empêche la commutation automatique des récepteurs contrôlés sans surveillance après une panne de courant prolongée.
REMARQUE !
Le BIS-416 est compatible avec les boutons rétroéclairés.
Tableau de puissance
Les données ci-dessus sont indicatives et dépendront fortement de la conception d’un récepteur spécifique (ce qui est particulièrement important pour les ampoules LED, les lampes à économie d’énergie, les transformateurs électroniques et les blocs d’alimentation à impulsions), de la fréquence de commutation et des conditions de fonctionnement.
Conseils
Boutons lumineux
Si trop de boutons lumineux sont connectés, l’éclairage peut s’allumer spontanément ou en permanence Courant de charge maximal Le courant de contact indiqué dans les caractéristiques techniques est la valeur maximale et peut être soumis à des restrictions – plus d’informations. Si les informations fournies indiquent que le relais de l’appareil est insuffisant, il est recommandé d’utiliser un élément de commutation externe (par ex. un contacteur) adapté pour commuter des courants de surtension importants. Mémoire d’état Le relais ne dispose pas de « mémoire » de la position du contact. Cela signifie qu’après la mise sous tension de l’alimentation, le contact du relais reste toujours à l’état désactivé.
