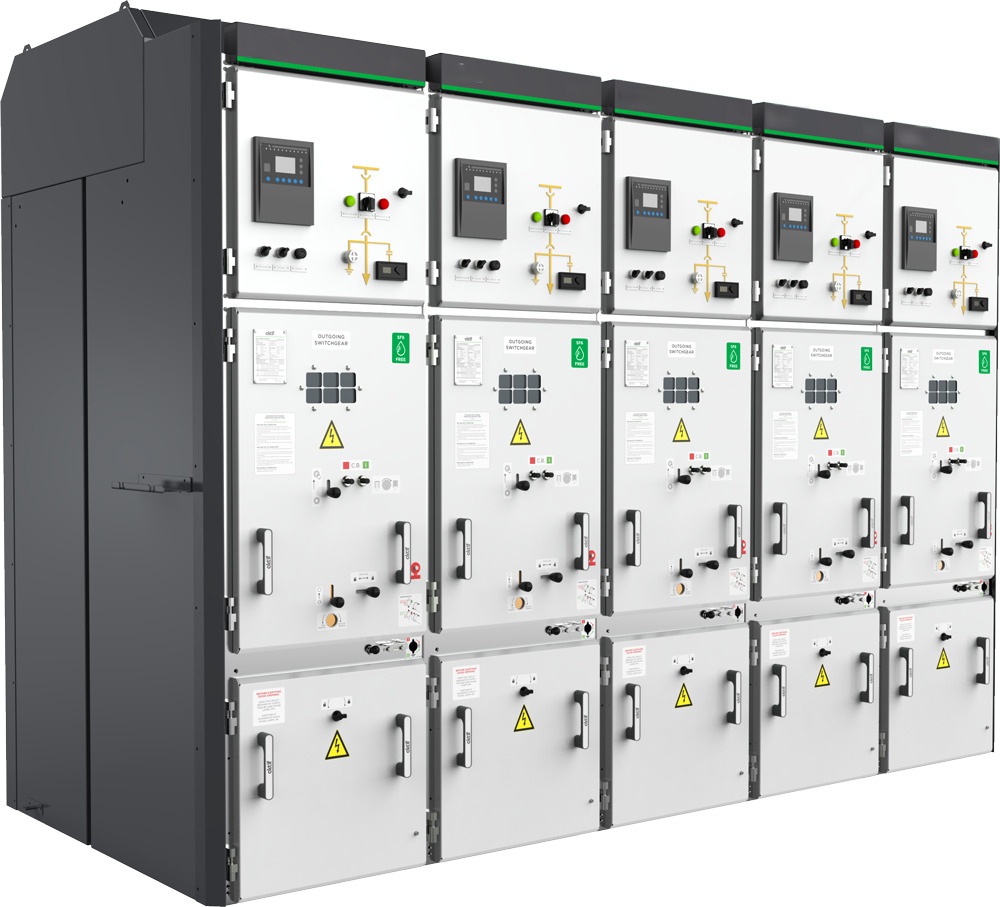

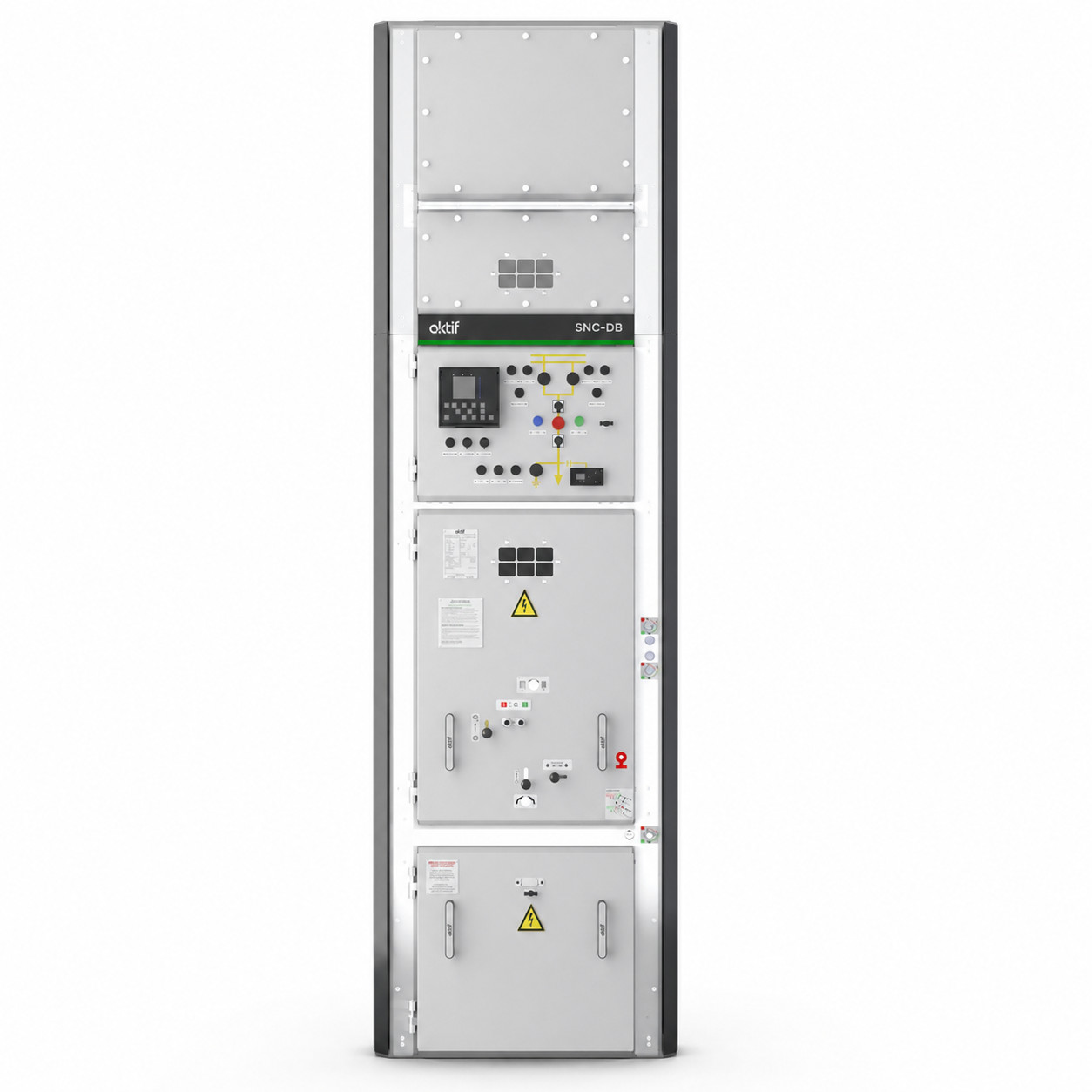

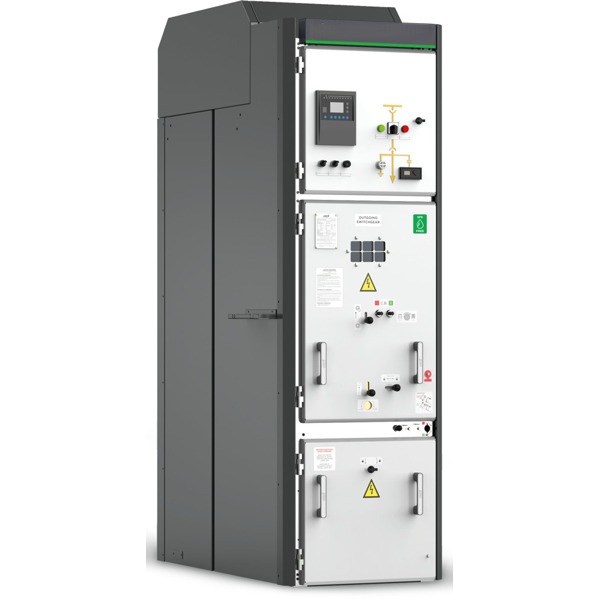

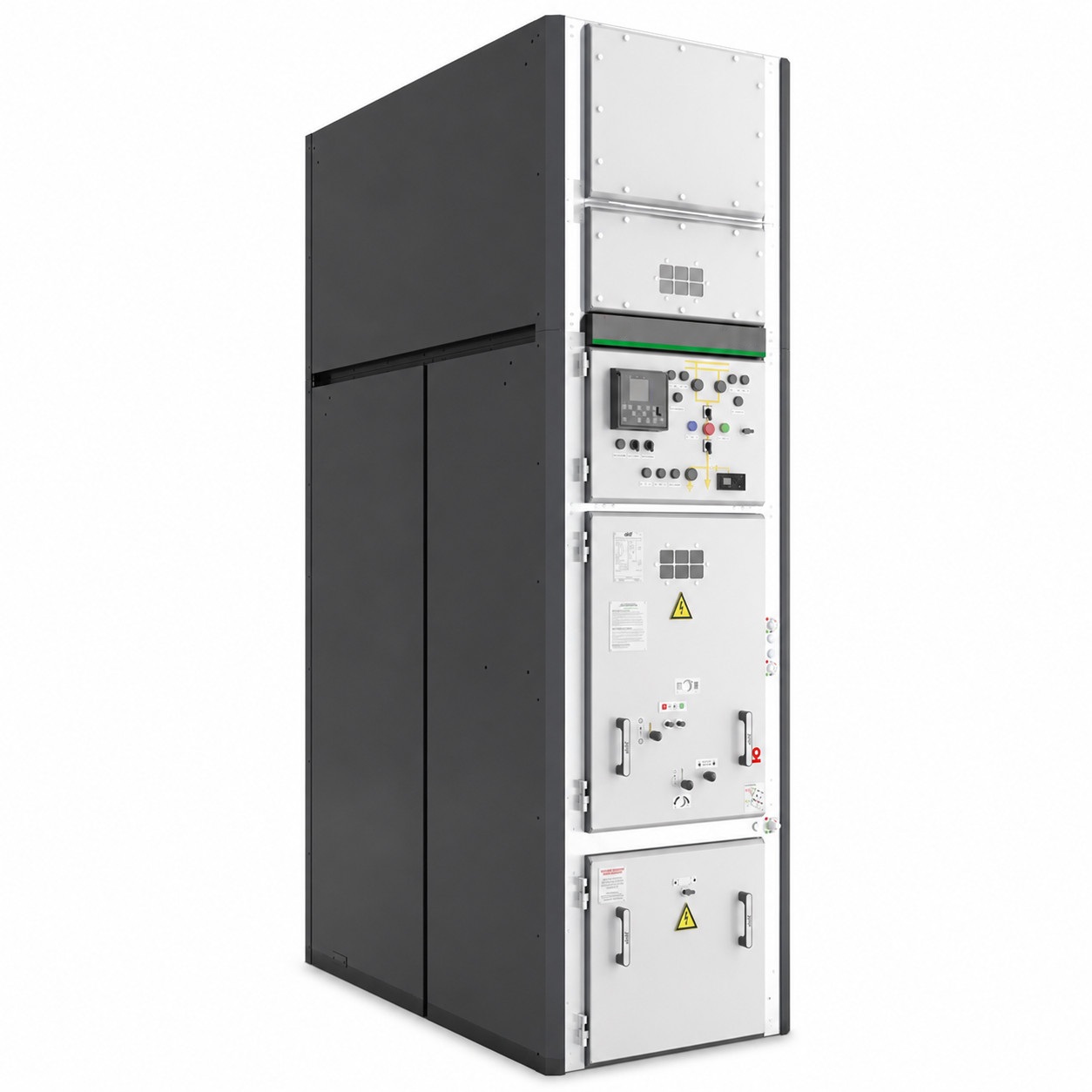

Le tableau électrique Metal Clad isolé dans l’air est conçu avec des compartiments métalliques entièrement mis à la terre et séparés en quatre compartiments distincts, garantissant une protection maximale des opérateurs ainsi qu’une disponibilité optimale pour les réseaux de distribution moyenne tension critiques.
Avantages Clés
- Continuité de Service LSC2B – PM : Les opérations de maintenance peuvent être réalisées dans un compartiment sans interrompre l’alimentation des compartiments adjacents.
- Classification Arc Interne : Certification IAC AFLR jusqu’à 31,5 kA / 1 s, avec des dispositifs dédiés d’évacuation des gaz et de surpression assurant la protection du personnel.
- Disjoncteur Débrochable : Disjoncteurs sous vide ou SF6 montés sur chariot extractible, permettant une inspection et un remplacement rapides.
- Système d’Interverrouillage Sécurisé : Ensemble complet d’interverrouillages empêchant toute manœuvre incorrecte ou dangereuse.
Caractéristiques Techniques
Tension assignée : 12 kV / 24 kV / 36 kV | Courant assigné : 630 A – 3150 A | Courant de courte durée admissible : 25 kA / 31,5 kA (3 s).
