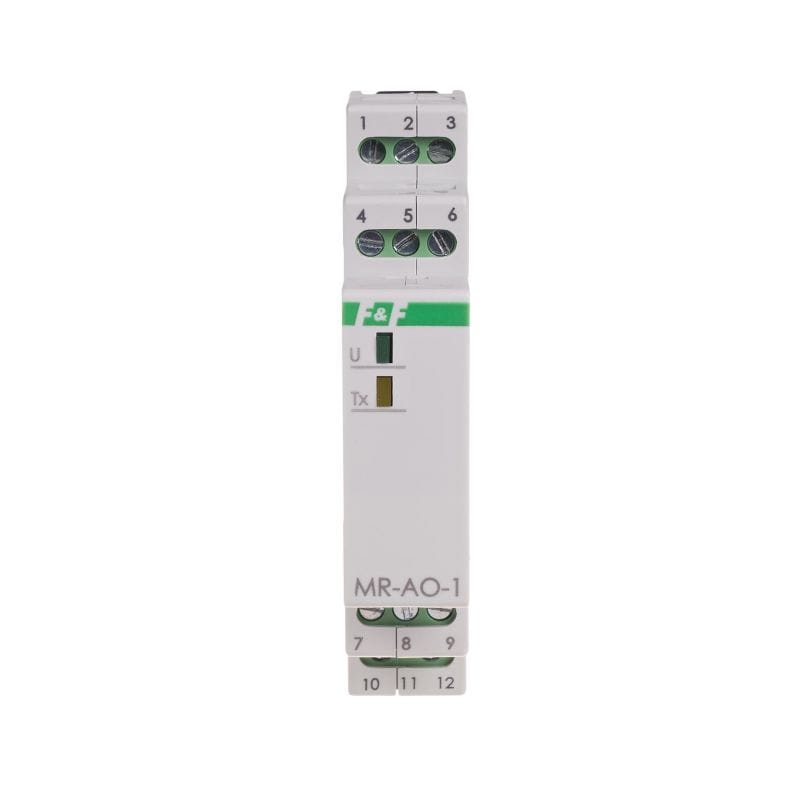

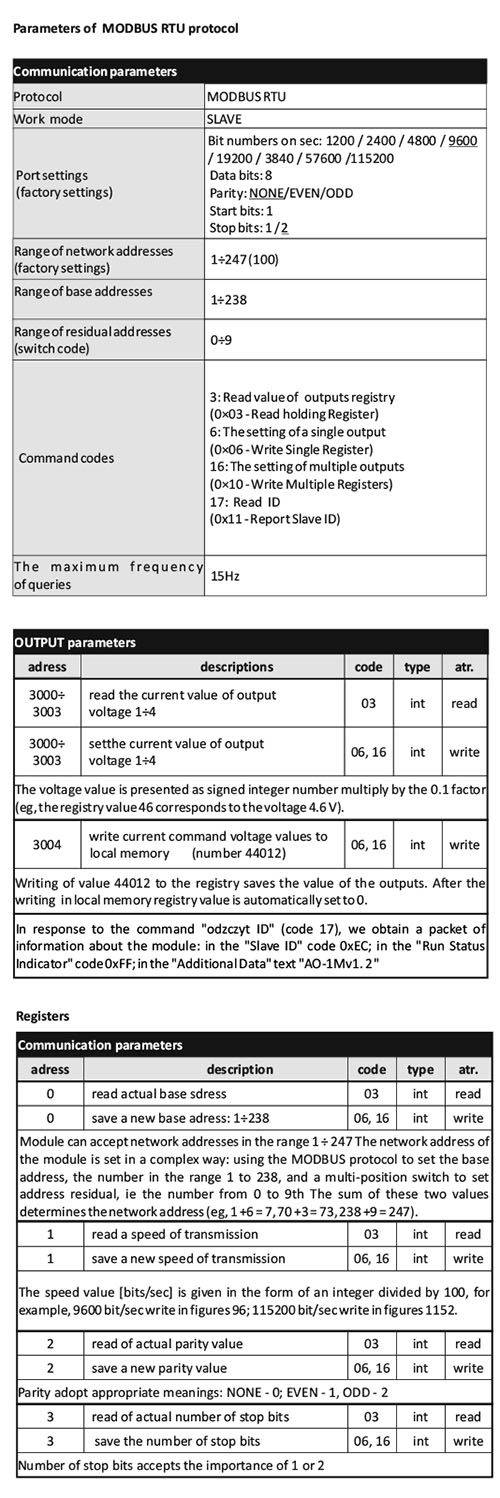

MR-AO-1 modülü, MODBUS RTU protokolüne göre RS- 485 üzerinden veri alışverişi yapılan PLC’lerin veya diğer cihazların analog voltaj çıkışlarını genişleten harici bir cihaz olarak hizmet eder. Modül, 0-10V 4 analog voltaj çıkışına sahiptir.Çıkışların voltaj değerleri MODBUS RTU protokolü kullanılarak RS-485 üzerinden ayarlanabilir veya okunabilir. Modül, çıkış voltajını yerel alanda kalıcı belleğe kaydetme işlevine sahiptir. Gücü her açtığınızda modül çıkış değeri kaydedilen duruma geri getirilecektir. İletişim parametrelerinin ayarlanması MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Gücün açılması yeşil LED U’nun yanmasıyla gösterilir. Modül ve ikinci cihaz arasındaki doğru veri alışverişi sarı LED Tx’in yanmasıyla gösterilir.
Yapılandırma
