İşleyiş

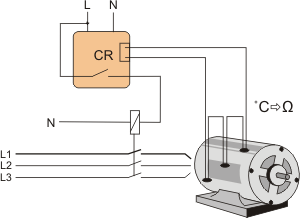

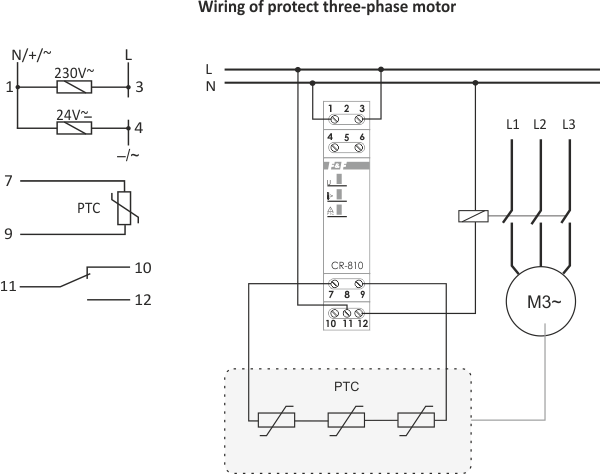

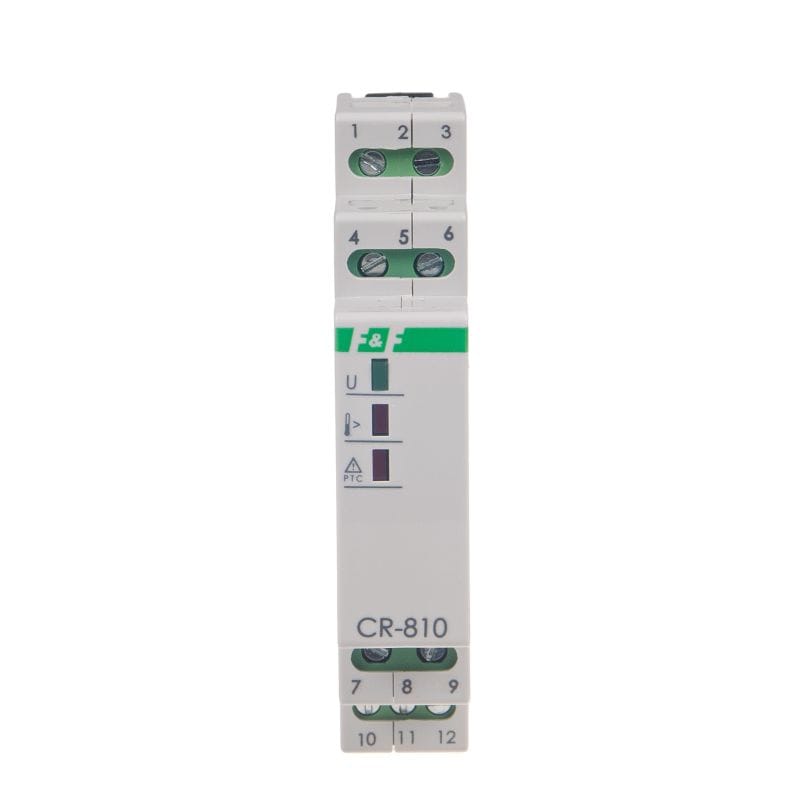

Doğru çalışma (kapalı kontaklar 11-12) yeşil LED U ile gösterilir (uygun besleme voltajı, kontrol edilen cihazın doğru sıcaklığı, bağlı PTC sensörlerinin etkin devresi). Sensörlerden en az birinin sıcaklığının nominal değerin üzerine çıkması, direncini 3000 Ω’un üzerine çıkarır. Röle etkinleştirilir (11-12 numaralı kontakların açılması ve kırmızı LED’in yanması). PTC sensör döngüsünün direnci 1800 Ω’un altına düşerse sistem otomatik olarak etkinleştirilecektir (kontrol edilen cihaz sıcaklığının düşürülmesi). Yürütme rölesinin kontağı, döngü direnci 70 Ω’a düştüğünde de açılacaktır, örneğin PTC sensör kablolarının kısa devresinde (kırmızı LED ile gösterilir) veya rölenin güç kaynağı voltajı kapanacaktır.
