Amaç

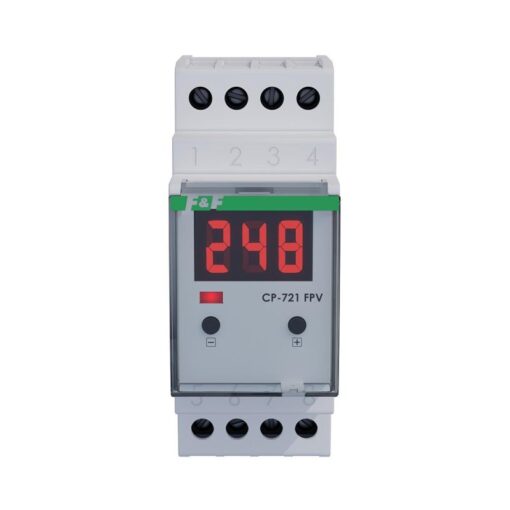

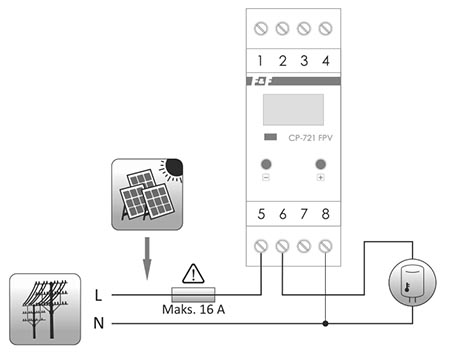

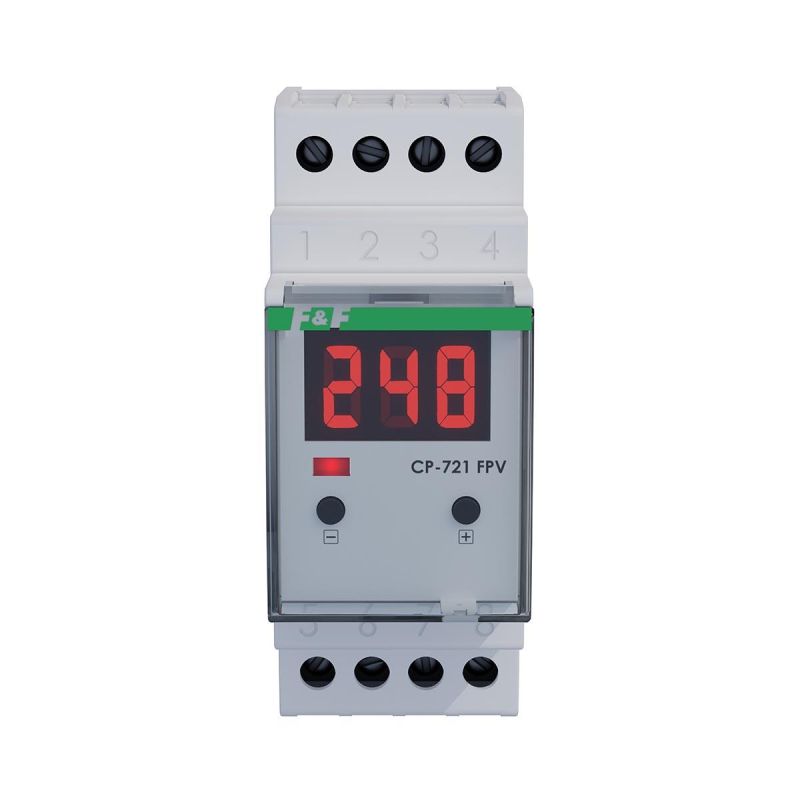

CP-721-FPV 1 fazlı gerilim rölesi fotovoltaik sistemler için özel olarak tasarlanmıştır. Önceden ayarlanmış voltaj seviyesinin aşıldığının tespit edilmesi durumunda, çıkış rölesi devreye girer ve bunun yardımıyla ek bir tüketiciyi (örn. bir kazan) çalıştırmak mümkün olur, böylece ev tesisatındaki öz enerji tüketimi artar ve aşırı yüksek şebeke voltajı nedeniyle fotovoltaik invertörün kapanma riski azalır.
Fonksiyonlar
- Çıkış devresi gerilim aşıldığında açılır, gerilim düştüğünde kapanır;
- Anahtarlama geriliminin hassas ayarı;
- Röle aktivasyonu ve deaktivasyonu için programlanabilir gecikme;
- Röle deaktivasyonu için programlanabilir voltaj histerezisi;
- 16 A’e kadar yüklerin doğrudan kontrolü;
- Sürekli voltaj izleme için LED ekran.
İşleyiş
CP-721-FPV rölesi şebeke beslemesindeki gerilimi sürekli olarak izler, ölçülen gerilim değeri cihazın ön tarafındaki ekranda gösterilir. Voltajın önceden ayarlanmış “Uon” seviyesini aştığı tespit edilirse, aşırı voltaj süresi geri sayımı başlar. Gerilim önceden ayarlanmış “Uon” değerinden daha uzun bir süre boyunca aşılırsa, dahili röle devreye girer. Rölenin etkinleştirilmesi, ekranın altında bulunan sarı LED’in yanmasıyla bildirilir.
Röleyi kapatmak için koşul, şebeke voltajının değerin (“Uon” – hys) altına düşmesi ve bu voltajın “tof”
parametresinde ayarlanan süre boyunca önceden ayarlanmış seviyenin altında kalmasıdır.

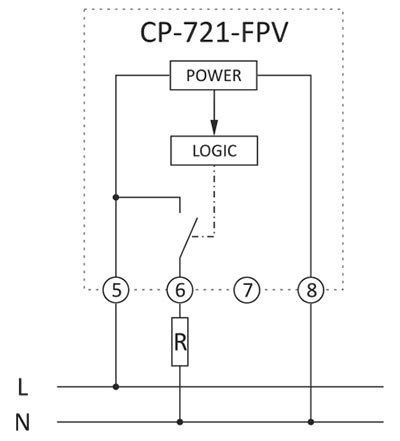

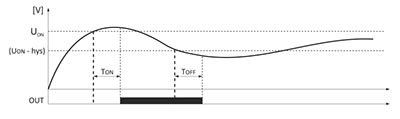

Rölenin nasıl çalıştığına dair bir şema aşağıdaki şekilde gösterilmiştir.
Röle, cihazın güvenli bir iç sıcaklığı aşmasını önlemek için termal koruma ile donatılmıştır.
Normal çalışmaya dönme koşulu:
– muhafaza içindeki sıcaklık güvenli bir seviyeye düşer,
– sıcaklık düştüğünden beri 10 dakika geçmiştir (bu durum, bir hata mesajının ve alarm iptal edilene kadar kalan sürenin dönüşümlü olarak gösterilmesiyle belirtilir).
