İşleyiş
Sensör kızılötesi radyasyonu algılar. Nesnenin boyutu, yayılan ısı miktarı ve algılama sektörleri arasındaki hareket hızı gibi parametreleri analiz eder. Algılama alanındaki hareket, aydınlatmayı otomatik olarak açacaktır. Bu andan itibaren sensör sürekli hareket algıladığı sürece ışık açık kalacaktır. Sadece algılama alanında hareket olmaması aydınlatma destek süresini tetikler. Hareket algılama alanında yeniden ortaya çıkar ve destek süresi boyunca kaybolursa, destek süresini baştan tetikleyecektir. Çalışma doğası DR-04’ün bir varlık sensörü olarak kullanılmasına izin verir. Hareket sensörü, gün boyunca kontrollü aydınlatmanın etkinleştirilmesini önleyen bir alacakaranlık sensörü ile donatılmıştır. Algılama durumu ve aydınlatmanın değiştirilmesi için hazır olma durumu yalnızca gün batımından sonra etkinleştirilir. Sensörün aktivasyon süresi kullanıcı tarafından potansiyometre ile ayarlanabilir. Ayrıca, alıcının anahtarlama süresini 10 s÷15 dk aralığında ayarlayabilirsiniz. Sıcaklık değişimleri hareket algılamayı etkileyebilir.

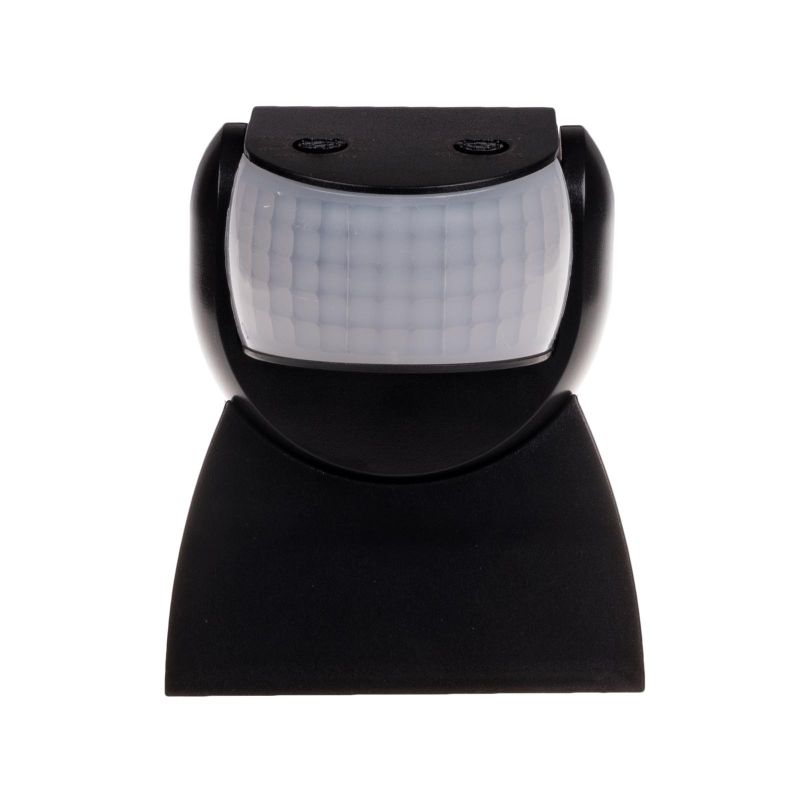

Referans DR-04B
- Güç kaynağı gerilimi
- 195÷265 V AC
- Maksimum AC-1 yük akımı
- 5 A *
- Kapanma süresi
- 10 s±3 s ÷ 15 dakika (±2 dakika)
- Alacakaranlık aktivasyon eşiği
- 3÷2000 Lx
- Hareket algılama
- 0,6÷1,5 m/s
- Yatay algılama alanı
- 0°÷180°
- Dikey algılama alanı
- 0°÷45°
- Maksimum ayarlanabilir algılama yarıçapı (h: 2,5 m, Sıcaklık. 24
- 12 m
- Sensör montaj yüksekliği
- 1,8÷2,5 m
- Kafa dönüş aralığı - yatay / dikey
- 60°/180°
- Tespit türü
- kızılötesi
- Terminal
- takılabilir klemensler 1,5 mm²
- Güç tüketimi
- 0,5 W
- Çalışma sıcaklığı
- -20÷40°C
- Boyutlar
- dikey olarak yayılmış kafa: S80 × G52 × G120 mm; yatay katlanmış kafa: S80 × G52 × G95 mm
- Montaj
- duvarda
- Giriş Koruma İşaretlemesi
- IP65 - hermetik
Algılama alanı
Boyutlar
