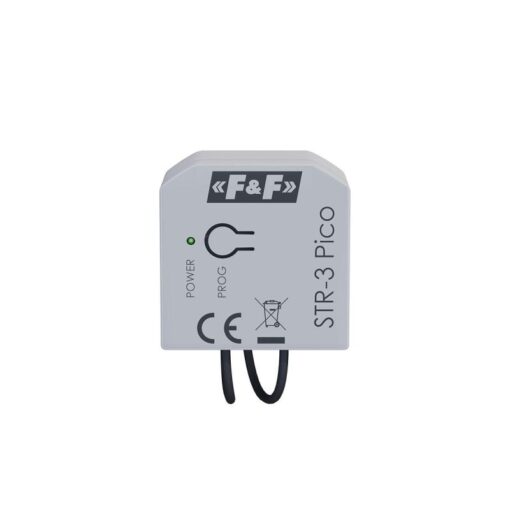

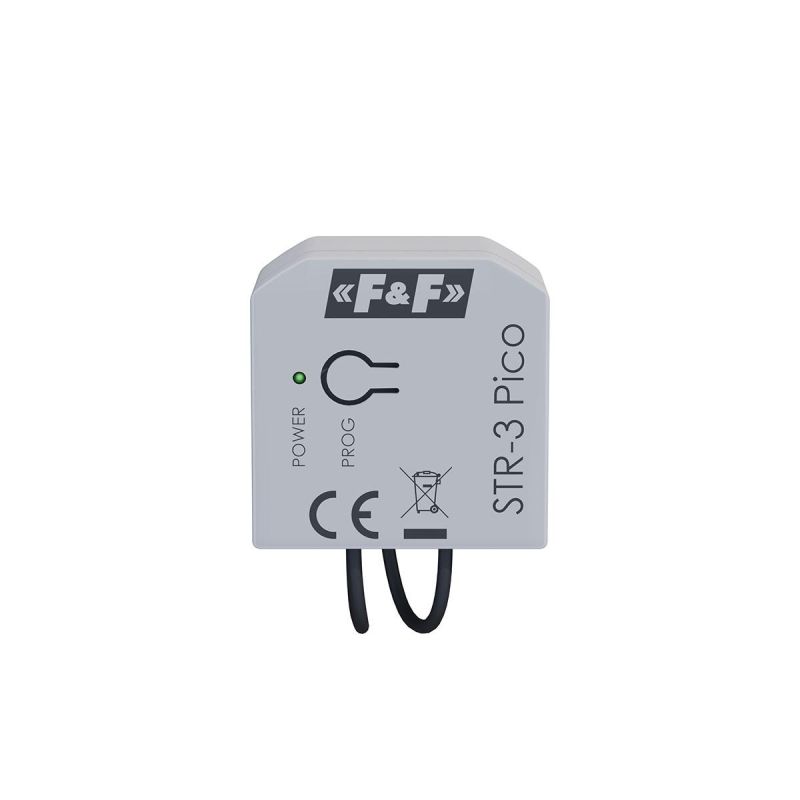

STR-3 Pico kontrol ünitesi, anlık anahtarlı (örn. zil) tek fazlı alternatif akım elektrik motoru ile tahrik edilen stor perdeleri veya diğer nesneleri (örn. kapılar) kontrol etmek için tasarlanmıştır.
İşleyişKontrol ünitesi bağımsız bir cihaz olarak çalışabilir (tek bir stor perdenin açılması / kapatılması için), ancak birden fazla stor perdeyi merkezi olarak kontrol etmek için kontrol ünitelerini gruplar halinde birleştirmek de mümkündür. Kontrol ünitesinin güç kaynağı yeşil bir LED ile gösterilir. Stor perde motoru, N sinyalinin kontrol girişlerinden birine anlık geçişinden sonra başlar. Motor, stor perdenin tamamen kaldırılmasını veya indirilmesini sağlayan kullanıcı tarafından programlanan süre boyunca etkinleşir. Stor perde kullanıcı tarafından seçilen seviyede durdurulabilir (stor perdenin tam olarak açılmaması veya kapanmaması).Kontrol

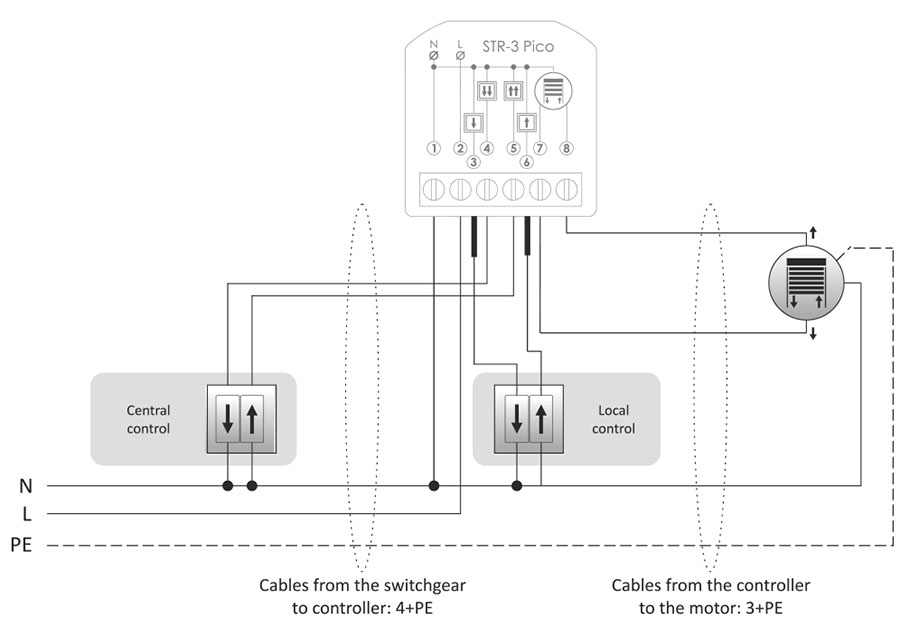

Kontrolör kontrol girişleri iki gruba ayrılır: yerel kontrol ve merkezi kontrol.Yerelkontrol Kontrolörü nasıl bağladığınıza bağlı olarak, bir veya iki yerel anahtar modunda çalışabilir. Bir yerel anahtar Yerel kontrol girişi
Referans STR-3-Pico
- Güç kaynağı gerilimi
- 185÷265 V AC
- Kontrol
- tarafından tetiklenen N
- Kontrol sinyali
- N
- Yürütme unsuru
- Röle
- AC-1 / AC-3 kontağının yükü
- 3 A/1,5 A
- Yerel kontrol bağlantısı
- 2× DY 1 mm² / l: 10 mm
- Terminal
- takılabilir klemensler 2,5 mm²
- Sıkma torku
- 0,4 Nm
- Güç tüketimi uyanma / çalışma
- 0,15 W/0,6 W
- Çalışma sıcaklığı
- -25 ÷ 50 °C
- Boyutlar
- 35×36×19 mm
- Montaj
- Ø60 sıva altı kutu içinde
- Giriş Koruma İşaretlemesi
- IP20
- Tip fonksiyonları
- stor perde kontrolörü, sıva altı montaj, 230 V motorlar için
