Fonctionnement
Un système électronique spécial sous l’influence du flux de courant et des impulsions de tension appliquées est généré proportionnellement à l’électricité consommée. La consommation d’énergie est indiquée par une LED clignotante. Le nombre d’impulsions est converti en apport d’énergie et sa valeur est déterminée par un compteur à tambour mécanique. Enfin, le chiffre rouge sur le compteur à tambour signifie la puissance de 1/10 kWh (100 Wh).
Sortie d’impulsions

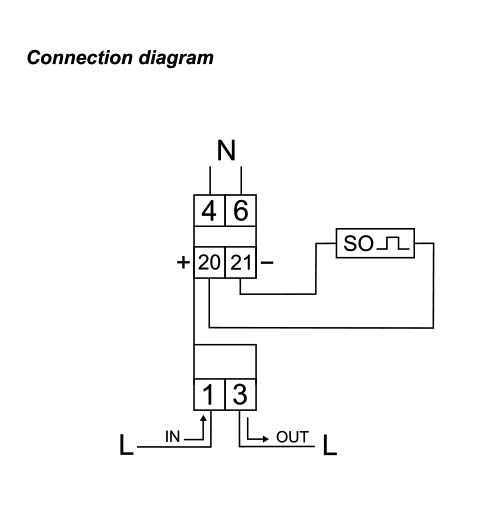

L’indicateur dispose d’une sortie d’impulsions SO+ – SO-. Cela vous permet de connecter un autre appareil de lecture d’impulsions (SO) des impulsions générées par le compteur.
Pour un bon fonctionnement du compteur, il n’est pas nécessaire de connecter des appareils supplémentaires.
*) Courant de base – détermine la valeur du courant à laquelle l’erreur de mesure en pourcentage est proche de zéro. Si le courant traversant le compteur est supérieur à la valeur du courant de base, l’erreur de mesure est négative, ce qui est avantageux pour le payeur d’électricité. En revanche, si le courant qui traverse le compteur est inférieur à la valeur du courant de base, l’erreur de mesure en pourcentage est positive et cela joue contre le payeur d’électricité. Ces déclarations découlent des caractéristiques métrologiques (erreur de mesure en pourcentage en fonction du courant), fournies dans le manuel d’utilisation d’un compteur d’électricité. Il est évident que le compteur mesure correctement l’électricité avec la classe de précision du compteur dans toute la plage de mesure.
Courant maximal – le courant maximal pour la charge permanente du compteur d’électricité.
Courant minimal – la valeur la plus basse du courant de charge, que le compteur détecte et enregistre.

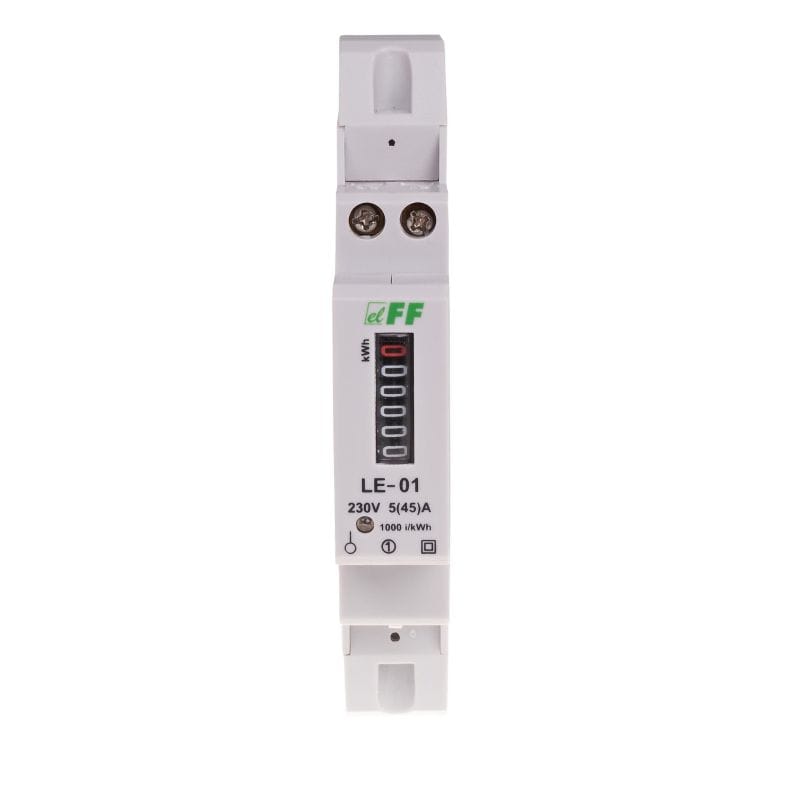

Marquage sur l’appareil : 5(45) A – position 1 (avant la parenthèse) : courant de base de 5 A ; position 2 (entre parenthèses) : courant maximal de 45 A.
