Multimetre, yüksek doğrulukta ölçümler yapabilir ve aşağıdaki gibi tüm temel ağ parametrelerine sahip olabilir gerilimler ve faz akımları, gerilim teli, frekans, aktif güç, reaktif ve görünür güç faktörü.Buna ek olarak, cihaz tam, dört kadranlı bir enerji ölçümü (hem toplanan hem de bir ağa bağışlanan ).
Ölçülen değerleri ve cihaz yapılandırmasınıizlemek için ön panelde çok fonksiyonlu ekran ve LED’ler kullanılır.Multimetre programlama dört düğmeli klavye sağlar.Dahili RS485 arayüzü ve uygulanan MODBUS RTU iletişim protokolü,geniş bir cihaz ve endüstriyel program yelpazesi ile iletişim multimetresi sağlar.
İşleyiş
* Doğrudan veya dolaylı olarak (> 5A) ölçümüfaz akımları
* Faz gerilimlerinin doğrudan veya dolaylı (> 230 / 400V) ölçümü ve interfaz
* Frekans ölçümü
* Aktif, reaktif ölçüm ve görünür güç
* Minimum ve maksimum değerler
* Güç faktörü ölçümü
*Giriş ve çıkış ağınındört çeyrek enerji ölçümü
* Enerji ölçümü 4 tarifede
* Aylık enerji ödemesi
* OC Enerji göstergeleri için puls çıkışı (açık kollektör)
* Haberleşme RS–485 üzerindenharici cihazlarla
ve MODBUS RTU protokolü
DİKKAT!
RS-485 sonlandırıcı modülleri için LT-04 önerilir.

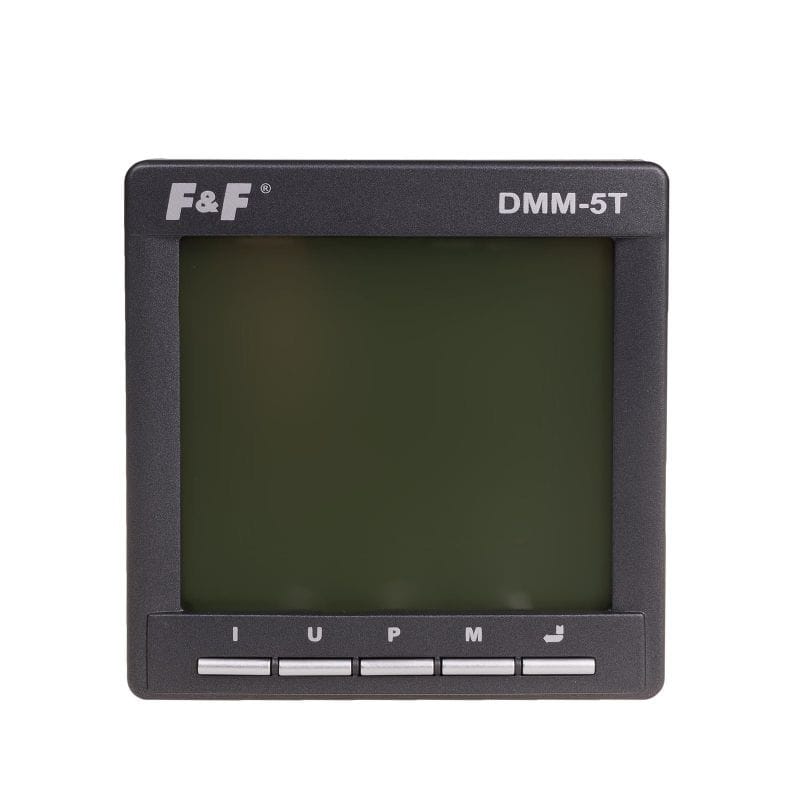

Referans DMM-5T
- Tip
- ağ parametre anali̇zörü
- Güç kaynağı gerilimi
- 85÷264 V AC/DC
- Akım ölçümü - ölçüm aralığı
- 0,5÷120% İçinde
- Ekran
- Tek Renkli LCD
- Hız
- 2400/4800/9600/19200/38400 bps
- Gerilim ölçümü - nominal gerilim
- 400 V AC (L-N); 693 V AC (L-L)
- Gerilim ölçümü - frekans
- 45÷55 Hz
- Gerilim ölçümü - şebeke
- üç fazlı, üç veya dört telli
- Akım ölçümü - nominal akım
- SABAH 5:00
- arayüz
- RS-485
- İletişim protokolü
- MODBUS RTU
- Terminal
- takılabilir klemensler 1,5 mm²
- Sıkma torku
- 0,4 Nm
- Güç tüketimi
- 8 VA
- Çalışma sıcaklığı
- -20÷60°C
- Boyutlar
- 95 mm × 95 mm × 85 mm
- Montaj deliği
- 90 mm × 90 mm
- Montaj
- Kontrol kabininin önü
- Giriş Koruma İşaretlemesi
- IP20
